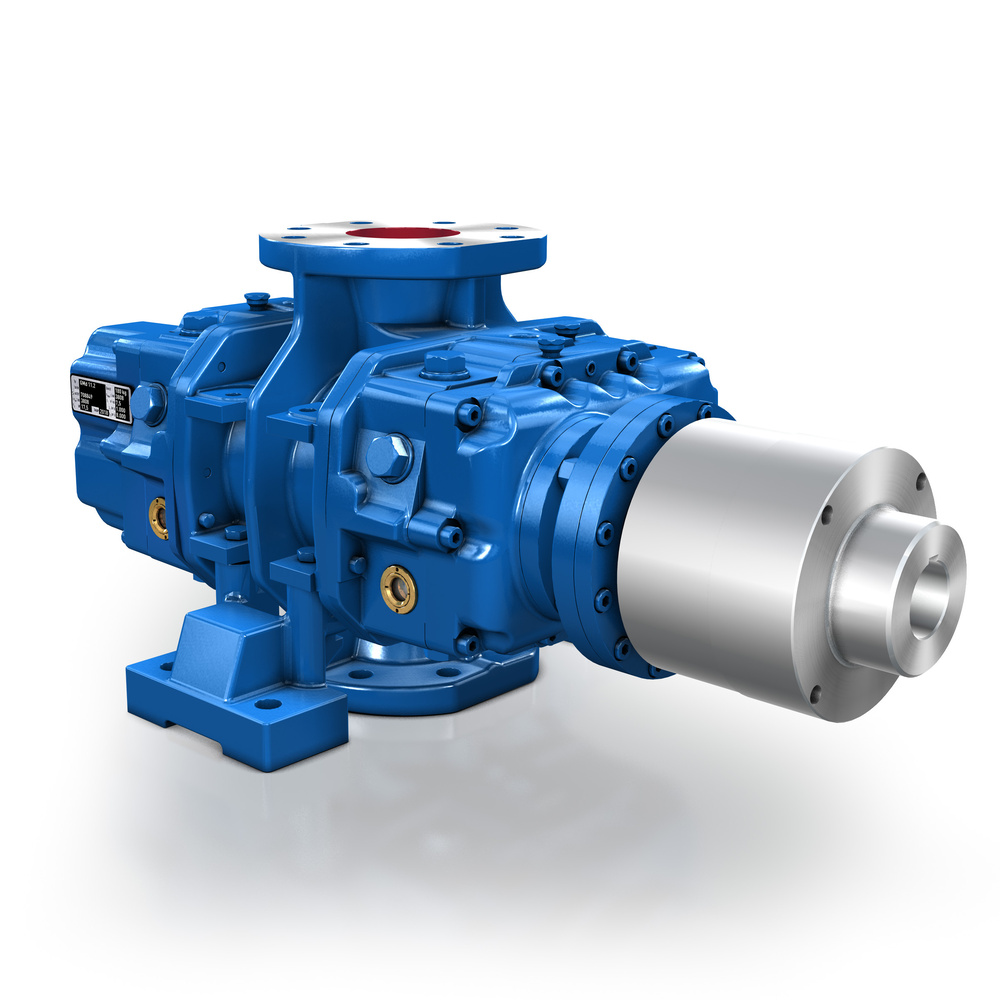

Drehkolbengebläse
Niederdruck-Gasbooster
Baureihe GMD
Die Baureihe GMD von AERZEN ist die universelle gasdichte Booster-Lösung für den Niederdruckbereich. Ausgestattet mit Magnetkupplung gewährleistet sie ein praktisch wartungsfreies Dichtungskonzept. Sperrsysteme zur Abdichtung der Antriebswelle entfallen komplett und ermöglichen ein wartungsarmes Maschinenkonzept. Die Trennung zwischen Öl- und Prozessseite erfolgt über eine spezielle Kolbenringabdichtung.
Volumenstrom:
30
bis
11.000
m3/h
Differenzdruck (Δp):
150
bis
1.000
mbar
Fördermedium:
Prozessgase
Förderung:
öl-frei
Die Vorteile der AERZEN Niederdruck-Gasbooster Baureihe GMD auf einen Blick:
- Wartungsarmes Dichtungssystem mit Magnetkupplung für geringe Betriebskosten
- Robustes Zweiflügler-Rotoren-Design (gasdicht verschlossen) für maximale Langlebigkeit
- Materialvielfalt zur Kompatibilität mit fast allen Gasen
- 16 Baugrößen ermöglichen hohe Wirtschaftlichkeit und Anpassung an den individuellen Designfall
Prozessgasgebläse von AERZEN arbeiten zuverlässig in allen Industrien, in allen Märkten und Ländern dieser Welt.
AERZEN bietet der Prozessgas- und Kälteindustrie ein enorm breites Spektrum an Gebläse-Technologien – vielleicht das breiteste überhaupt. Die Maschinen arbeiten stand-alone, im Maschinen- oder Containerverbund, onshore und offshore. In wirklich allen industriellen Schlüsselanwendungen:
Industriegase
- Luftzerlegung
Öl- und Gasförderung und -lagerung
- Gasrückgewinnung (VRU)
- Dekarbonisierung/Tertiäre Ölgewinnung
Chemieindustrie
- Azetylen Kreisgas
Petrochemie, Raffinerien
- Ethylen, Propylen, Olefin (Speisegasverdichtung)
- Butadien (extraktive Destillation)
Industrielle Forschung und Entwicklung
- Kreislaufprozesse (Inertgase, Spülgase)
Glasindustrie
- Sauerstoffeinspritzung (Schmelzofen)
- Zinnbad-Schutzatmosphären (Wasserstoff, Stickstoff)
US-Maßeinheiten
Nein- Bauart
- Drehkolbengebläse
- Differenzdruck (Δp)
- 150 bis 1.000 mbar
- Volumenstrom
- 30 bis 11.000 m3/h
- Fördermedium
- Prozessgase
- Förderung
- öl-frei
Gasbooster für Niederdruckanwendungen
Die Baureihe GMD von AERZEN ist die universelle gasdichte Booster-Lösung für den Niederdruckbereich. Ausgestattet mit Magnetkupplung gewährleistet sie ein praktisch wartungsfreies Dichtungskonzept. Sperrsysteme zur Abdichtung der Antriebswelle entfallen komplett und ermöglichen ein wartungsarmes Maschinenkonzept. Die Trennung zwischen Öl- und Prozessseite erfolgt über eine spezielle Kolbenringabdichtung. Die robuste zweiflügelige Konstruktion erlaubt einen Auslegungsdruck von 7,0 bar g nach AD2000/DIN EN 13445. 16 Baugrößen gewährleisten optimale Effizienz und Betriebsbedingungen für jeden Auslegungsfall.
Konstruktion:
Gehäuse aus Sphäroguss oder Edelstahl mit runden Flanschen und O-Ring-Dichtungen.
Dichtungen:
Wellenabdichtung durch hermetisch dichte Magnetkupplung. Alternativ ölgesperrte doppeltwirkende Gleitringdichtung mit Thermosiphon-Kühlung für Drehmomente ≥ 600 Nm.
Strömungsrichtung:
Vertikal nach unten.
Antrieb:
Direktkupplung mit Motor (Bauart B35 für Magnetkupplung oder B3 für alternative Wellenabdichtung über Gleitringdichtung).
Konstruktion:
- Max. Druckerhöhungen von 1,0 bar
- Tauchschmierung
- Trennung von Öl- und Förderraum durch Grauguss- oder PEEK-Kolbendichtungen
- Trennung von Förder- und Ölraum durch Trenngas möglich
- Abdichtung der Antriebswelle durch hermetisch dichte Magnetkupplung, optional durch ölgeschmierte doppeltwirkende Gleitringdichtung
- Maximaler Druck 7,0 bar (g)
- Gehäuseabdichtung mit O-Ring-Dichtungen
