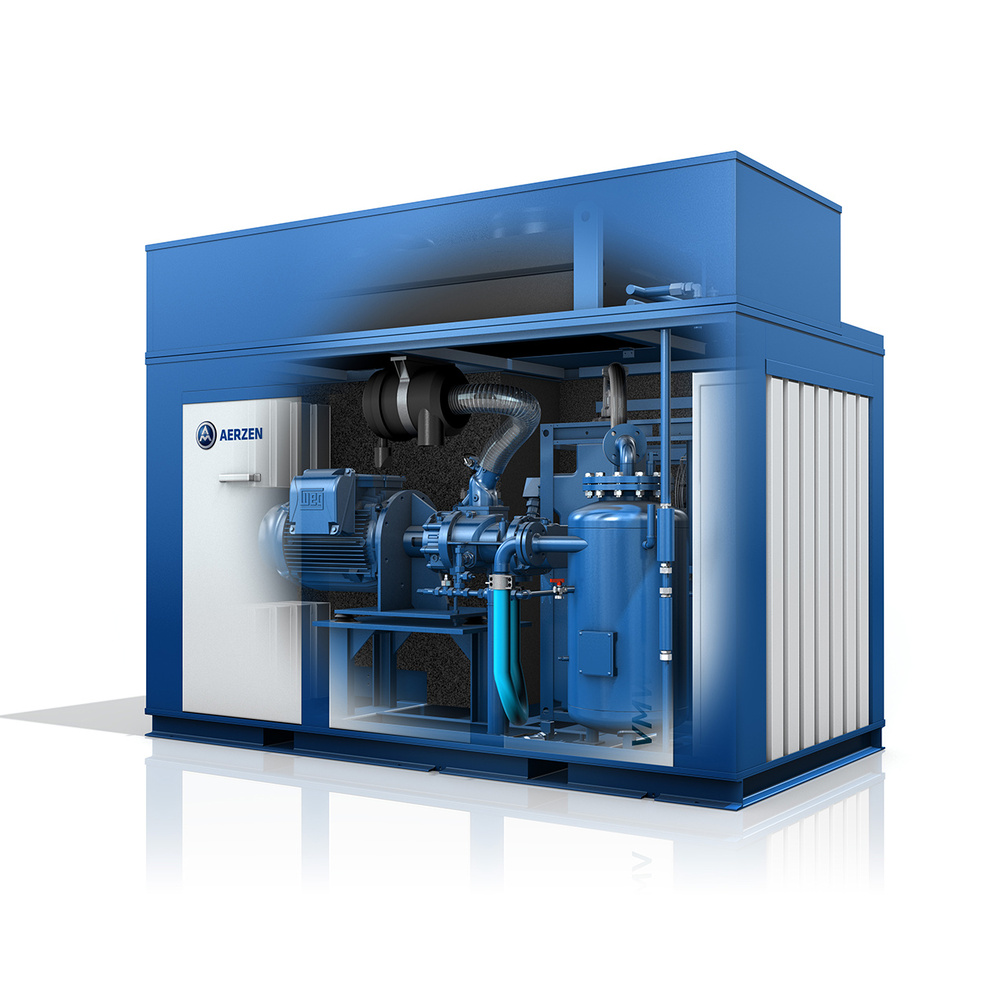

Schraubenverdichter Wassereingespritzter einstufiger Schraubenverdichter
Baureihe SW

Die AERZEN Aggregate der Baureihe SW ermöglichen eine absolut ölfreie Verdichtung bis 13 bar bei höchstmöglicher Energieeffizienz und reduziertem Wartungsaufwand. Sie zeichnen sich durch ein einzigartiges Wasserreinigungskonzept aus, das einen geschlossenen Kreislauf und eine integrierte Aufbereitung beinhaltet: Das eingespritzte Wasser wird mittels Kältetrockner nach der Verdichtung als Kondensat „gewonnen“. Überschüssiges Kondensat kann ohne Aufbereitung direkt entsorgt werden. Durch den Einspritzeffekt werden zudem die Staubpartikel aus der angesaugten Druckluft „gewaschen“. Sporen und Keime werden auf einen Wert unterhalb der Erfassungsgrenze reduziert.

Volumenstrom:
144 bis 1,170 m3/h

Differenzdruck (Δp):
4,000 bis 13,000 mbar

Fördermedium:
Luft, Neutrale Gase

Verdichtung:
wassereingespritzt

Die Vorteile der AERZEN Schraubenkompressoren Baureihe SW auf einen Blick:

  • Erhöhte Energieeffizienz und bessere Kühlwirkung durch Wassereinspritzung
  • Niedrige Arbeitstemperatur von maximal 55 °C schont die Kompressorstufe sowie nachgeschaltete Komponenten
  • Kein Öl in der Druckluft durch konstruktive Trennung von Förderraum und Lager, dadurch ist eine Kontaminierung der Druckluft ausgeschlossen
  • Einsatz von Edelstahlrotoren für zuverlässigen Betrieb (Vermeidung von Korrosion) und optimale Wirkungsgrade
  • Unempfindliches Kompressordesign hinsichtlich der Wasserqualität, dies spart Investitions- und Betriebskosten und erhöht die Anlagensicherheit
  • Einfache und zuverlässige Wassereinspritzung durch Nutzung der Druckdifferenzen innerhalb des Systems, daher ist keine Umlaufpumpe erforderlich

Kontakt aufnehmen

So vielfältig wie Ihre Anwendungen

Druckluft ist in der Industrie allgegenwärtig und aus vielen Anwendungen nicht mehr wegzudenken – sei es in der chemischen/ petrochemischen Verfahrenstechnik, der Elektronik und Halbleiterherstellung und vielen weiteren Bereichen.

Mehr erfahren

US-Maßeinheiten

Nein
Bauart
Schraubenverdichter
Ausführung
Überdruck
Differenzdruck (Δp)
4,000 bis 13,000 mbar
Volumenstrom
144 bis 1,170 m3/h
Fördermedium
Luft, Neutrale Gase
Verdichtung
wassereingespritzt

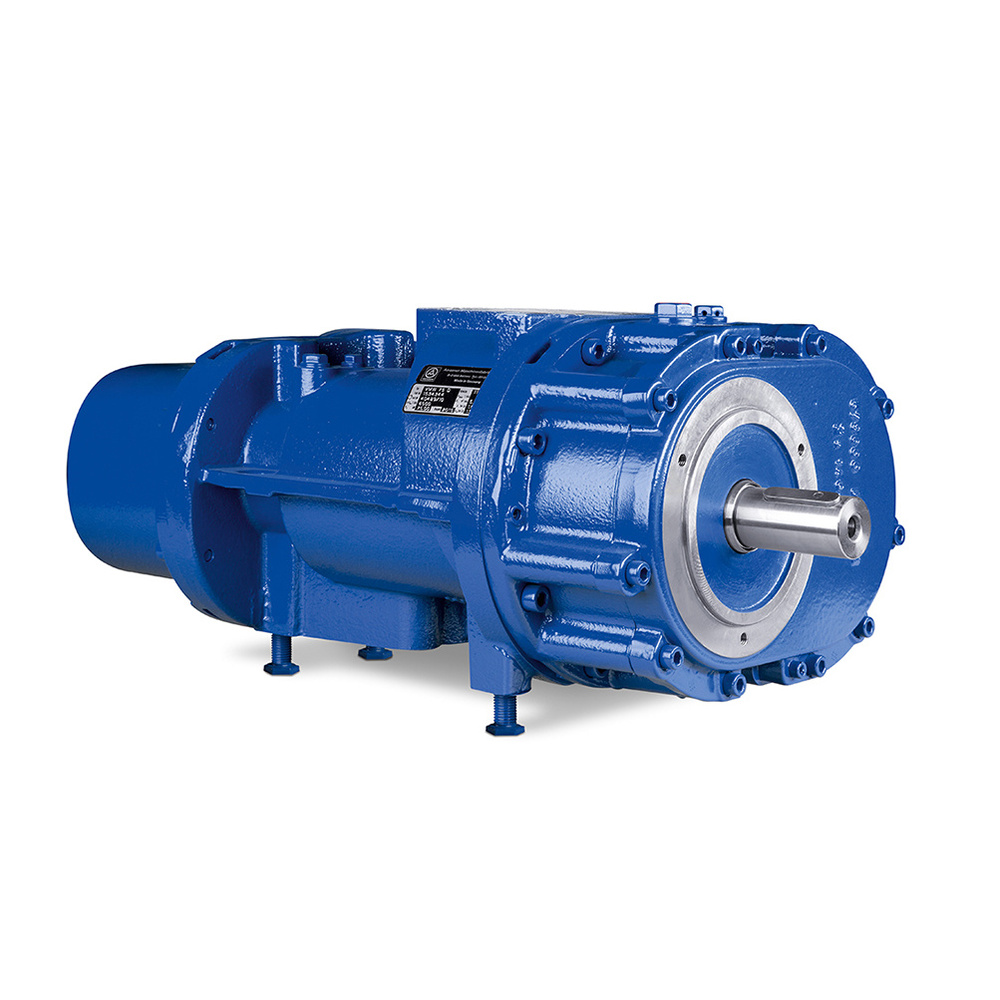

Der entscheidende Vorteil der wassereingespritzten Stufen liegt in den Schraubenrotoren, die aus hochlegiertem, korrosionsbeständigem Stahl bestehen und so auch bei höheren Drücken bis 13 bar verformungsfrei arbeiten. Hierdurch konnten die Spaltmaße deutlich verkleinert und die Wirkungsgrade wesentlich verbessert werden. Die wassereingespritzten Verdichter der Baureihe SW sind direkt mit den Werten für öleingespritzte Schraubenverdichter vergleichbar.

Auch bei der Lagerung geht AERZEN innovative Wege. Der Clou: ölgeschmierte Wälzlager in Kombination mit einem besonderen Schmierstoff (ISO VG 46). Kein Einsatz von wartungsintensiven, fettgeschmierten Lagern. Ihr Benefit: Dauerschmierung über den gesamten Lebenszyklus der Verdichterstufe. Damit entfallen sämtliche Ölwechsel- oder Nachfüllarbeiten. Ein atmosphärischer Zwischenraum zwischen den Lagern und dem Verdichtungsraum verhindert zuverlässig das Eindringen von Wasser in den Ölraum oder von Öl in den Wasserraum. Wir bieten Ihnen für diese Stufen konkurrenzlose betriebsstundenabhängige Wartungsintervalle von mindestens zwei Jahren bei Dauereinsatz (16.000 Bh). Bei erforderlichen Service- Arbeiten sind lediglich die Wälzlager und die Dichtungen zu tauschen.

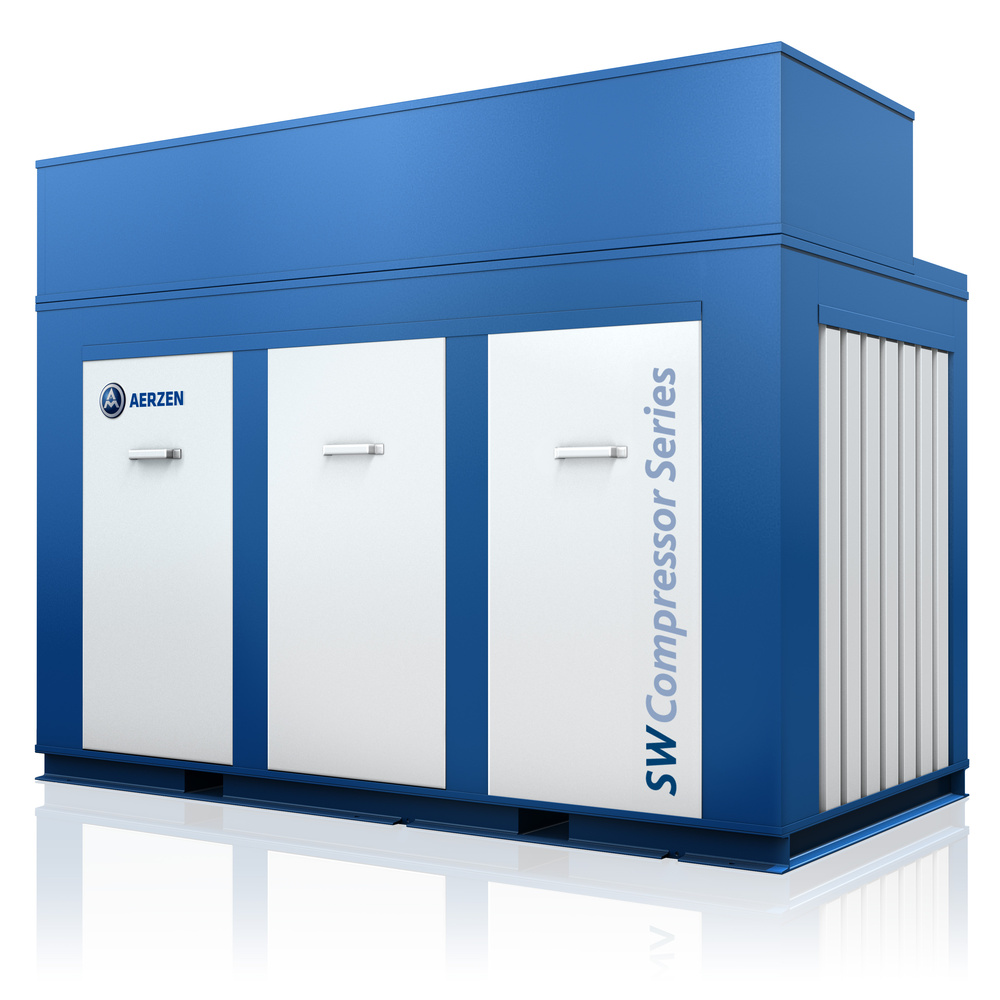

Wassereingespritzter einstufiger Schraubenverdichter
Baureihe SW
— Ausführungen & Baugrößen

Überdruck
Serie Leistungsdaten Dimensionen und Gewichte
Volumenstrom*, m3/h Motorleistung, kw Breite (W), mm Tiefe (D), mm Höhe (H), mm Gewicht, kg
SW 75 | 8 bar 738 75 2,800 1,500 2,200 2,000
SW 75 | 10 bar 672 75 2,800 1,500 2,200 2,000
SW 75 | 13 bar 582 75 2,800 1,500 2,200 2,000
SW 110 | 8 bar 1,170 110 3,400 1,500 2,273 3,000
SW 110 | 10 bar 1,032 110 3,400 1,500 2,273 3,000
SW 110 | 13 bar 882 110 3,400 1,500 2,273 3,000

Die Daten zum Schalldruckpegel berechnen sich ohne Ausblasgeräusche, mit Schallhaube
*entspricht dem gemessenen Liefervolumenstrom umgerechnet auf die kundenspezifischen Ansaugbedingungen p = 1,0 bar , t =20°C, rF = 0%
